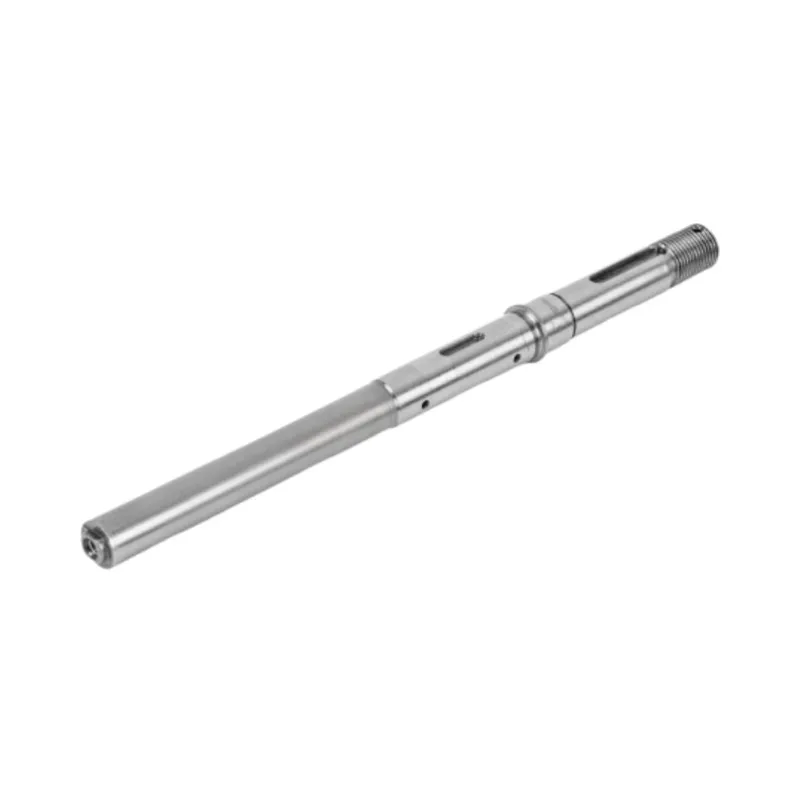

En el mundo de la transmisión de potencia mecánica de precisión, la integridad de la conexión entre un motor y su componente accionado es primordial. En el corazón de este eslabón crítico a menudo se encuentra un eje de motor con chavetero. Este componente es mucho más que una simple pieza de metal mecanizado; Es una solución de ingeniería diseñada para transmitir el par de manera eficiente y evitar el deslizamiento rotacional. Para ingenieros, diseñadores OEM, profesionales de mantenimiento y especialistas en adquisiciones, seleccionar el eje de chavetero correcto es una decisión que impacta directamente el rendimiento, la seguridad y la longevidad operativa. Esta guía profundiza en los detalles técnicos, los estándares y las consideraciones prácticas que rodean los ejes de motor con chavetero, destacando la ingeniería de precisión sinónimo de la marca Guanshuo. Nuestra serie de ejes de motor Keyway incluye productos comoEje del motor con ranura de doble llave, Eje del motor con ranura únicat, y otros.
Un eje de motor con chavetero presenta una ranura longitudinal mecanizada a lo largo de una parte de su longitud. Esta ranura, o chavetero, alberga una chaveta paralela, una pequeña pieza de metal rectangular. Esta chaveta encaja en una chaveta correspondiente en el cubo de un engranaje, polea, acoplamiento u otro componente. Cuando se ensambla, la llave bloquea positivamente el cubo al eje, asegurando que ambos giren como una sola unidad. Esta conexión mecánica es esencial para aplicaciones de alto torque donde los ajustes por fricción (como ajustes a presión o tornillos de fijación por sí solos) serían insuficientes o poco confiables.
Al integrar un eje de motor con chavetero en su diseño o especificar un reemplazo, considere estos puntos:
Cálculo de carga de torsión y choque:Calcule siempre el par máximo transmitido, incluidos los factores de seguridad para el arranque y las cargas de impacto. Esto determina el diámetro del eje requerido y la resistencia del material.
Cumplimiento estándar:Cumpla con el estándar relevante (ISO, ANSI, DIN) para su región o industria para garantizar la disponibilidad y compatibilidad de los componentes.
Ambiente de corrosión:Para atmósferas húmedas o corrosivas, especifique un grado de acero inoxidable como la opción AISI 316L de Guanshuo.
Equilibrio dinámico:Para aplicaciones de alta velocidad (normalmente más de 1000 RPM), el eje y los componentes ensamblados pueden requerir equilibrio dinámico. Discuta este requisito con su proveedor.
Lubricación:Durante el montaje, una capa ligera de antiagarrotamiento o lubricante adecuado en la chaveta y en el cuñero puede evitar la irritación y facilitar el desmontaje futuro.
